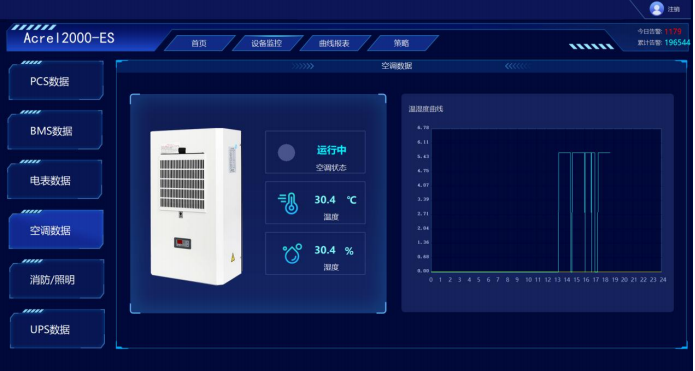

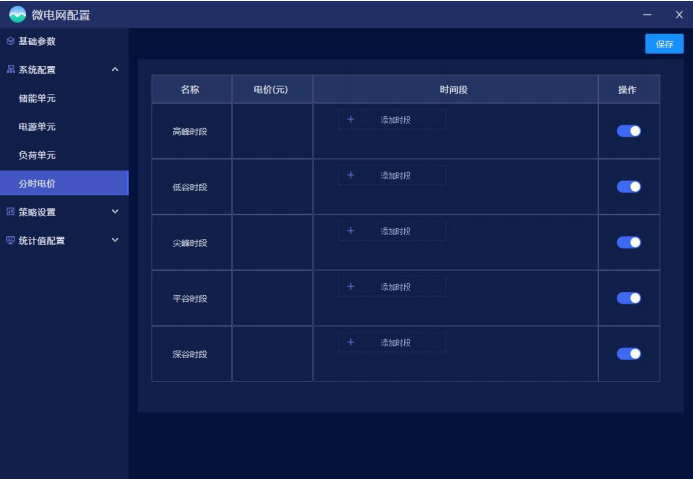

安科瑞Acrel-2000ES儲能能量管理系統具有完善的儲能監控與管理功能，涵蓋了儲能系統設備(PCS、BMS、電表、消防、空調等)的詳細信息，實現了數據采集、數據處理、數據存儲、數據查詢與分析、可視化監控、報警管理、統計報表等功能。在高級應用上支持能量調度，具備計劃曲線、削峰填谷、需量控制、備用電源等控制功能。系統對電池組性能進行實時監測及歷史數據分析、根據分析結果采用智能化的分配策略對電池組進行充放電控制，優化了電池性能，提高電池壽命。

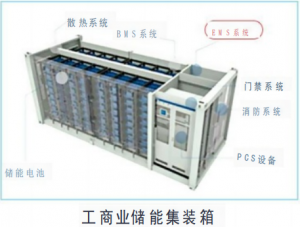

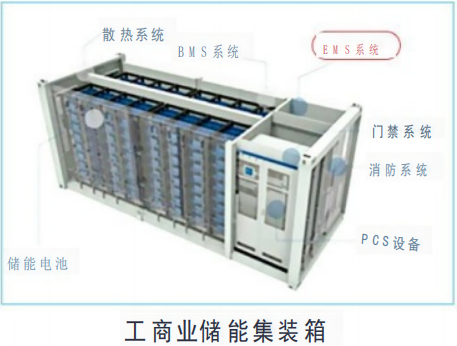

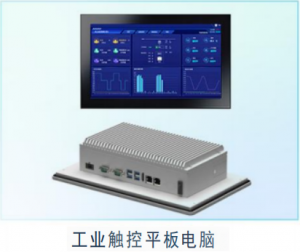

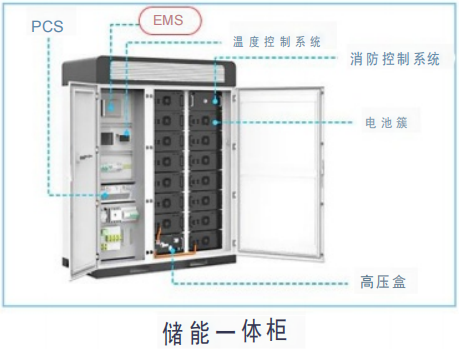

系統支持 Windows 操作系統，數據庫采用 SQL Server。本系統既可以用于儲能一體柜，也可以用于儲能集裝箱，是專門用于儲能設備管理的一套軟件系統平臺。
（1）數據采集
采集電池管理系統的各組電池的總電壓、電流、平均溫度、SOC、SOH、充放電電流和功率限值、單節電池電壓、單節電池溫度、各節電池的均衡狀態、故障及報警信息、歷史充放電電量、歷史充放電電能、容量、可充電量、可放電量、充放電次數等常用信息并進行顯示；

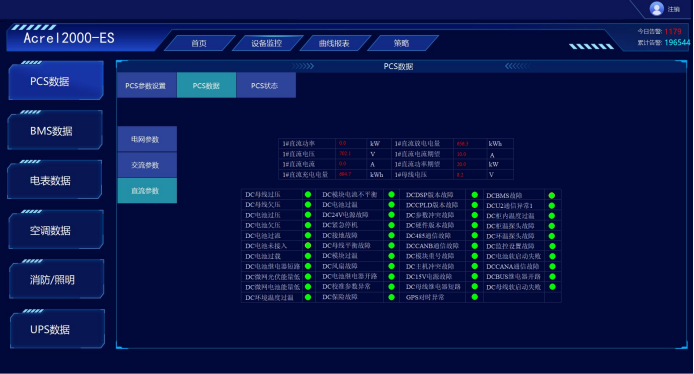

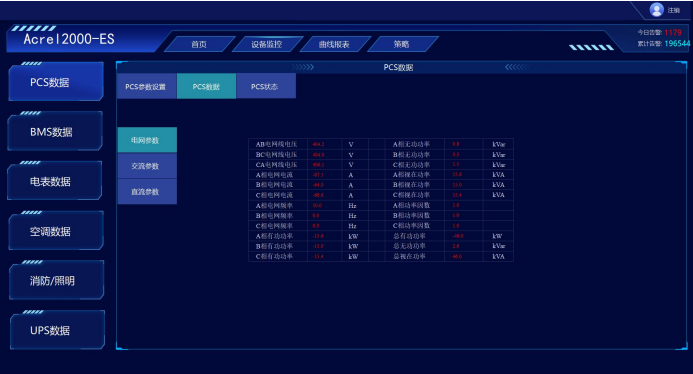

采集并顯示 PCS 系統的相關參數，包括：直流側的電壓/電流/功率等、PCS 的三相有功功率、無功功率、三相電壓、三相電流、功率因素、頻率、運行狀態、報警及故障信息等常用信息，及日輸入電量、日輸出電量、累計輸入電量、累計輸出電量等；
采集儲能系統的各個狀態量，包括主回路狀態（開關、事故跳閘信號、保護動作信號、異常信號）。
（2）數據處理

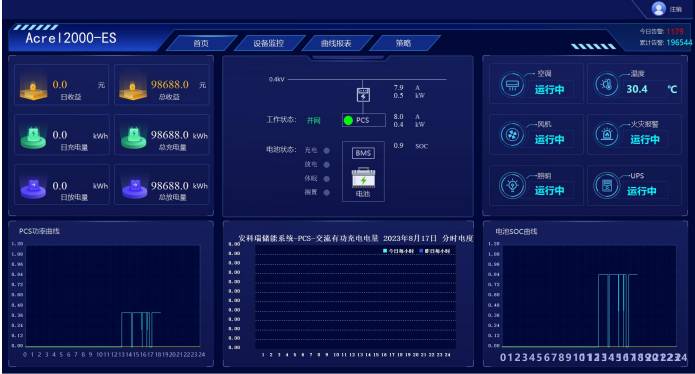

實時數據顯示處理功能；
采集智能電表、PCS 系統、測控裝置的電能質量數據，進行統計分析和顯示；能量管理系統能夠?qū)Σ杉瘮?shù)據進行合理性檢查、限值告警。
（3）數據存儲
將采集到的數據存儲于配套數據庫中，數據顆粒度做到分等級存儲，儲能系統整體信息分鐘級存儲。
（4）系統控制

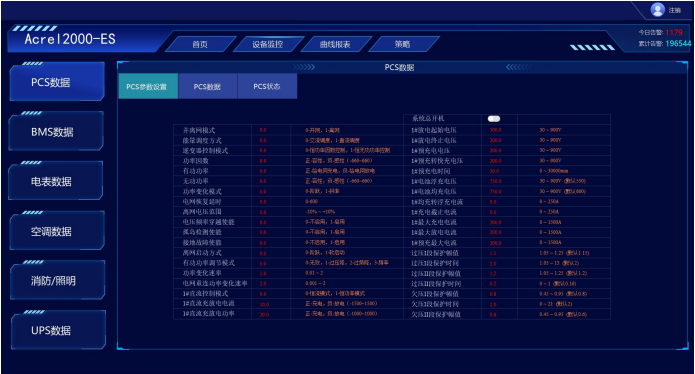

接收并實施上級系統對儲能系統的啟動/停止指令及功率下發指令。能量管理系統能夠控制系統的運行，包括開/關機，及根據變流器通信協議定義的功率，電壓，電流指令的下發，并清楚逐步下指令的步驟與當前狀態，防止誤操作。
（5）曲線報表
統計儲能系統的工作情況和用電量情況，統計用戶的月使用電量，顯示歷史數據并具備數據及報表下載功能。
統計儲能系統的工作情況和用電量情況，統計用戶的月使用電量，顯示歷史數據并具備數據及報表下載功能。
（6）告警功能
收集整個系統的事件記錄信息及報警信息(包括歷史信息)并進行顯示。當系統所采集的模擬量發生越限、數字量變位及網絡通信狀態自診斷故障時，能量管理系統會自動彈出告警窗口，通知操作員有情況發生。該窗口保持在畫面的最上層，直到操作員進行了處理。
（7）權限管理
能量管理系統提供權限管理，不同權限可以瀏覽或下載不同范圍內的頁面（數據、表格、圖形、資料）；在多層架構的儲能系統中，上層能量管理系統顯示整體儲能系統的界面，內部就地能量管理系統只顯示本內部儲能系統界面，在單層架構的儲能系統中，只存在就地能量管理系統。
（8）系統管理：
能量管理系統能夠監控儲能系統的電氣一次接線，并形成一次接線圖界面，關鍵位置開關達到可視可控。

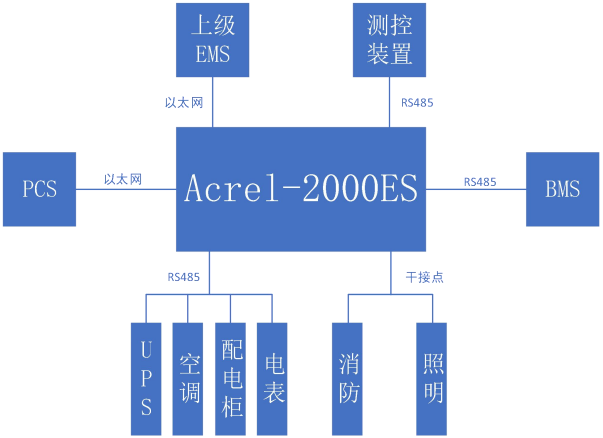

能量管理系統能夠監控整個儲能系統（各控制單元和服務器）的網絡運行狀態，顯示整個系統結構架構拓?fù)鋱D及基本信息，在系統出現異常時能夠在系統拓?fù)鋱D中做出相應顯示。
能量管理系統能夠監控整個儲能系統的各控制單元的運行狀態，在出現異常時能夠在系統拓?fù)鋱D中顯示出來。
（9）其他功能：

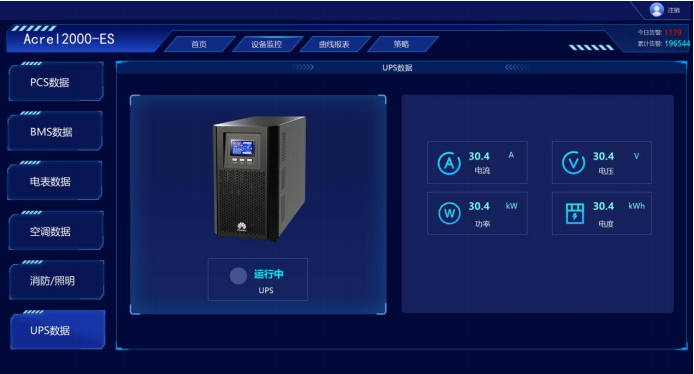

具有檢測控制 UPS 的功能。
具有復位清零的功能。
