ANAPF有源電力濾波器

•
•

簡要描述:

安科瑞產品ANAPF系列有源電力濾波器通過電流互感器采集系統諧波電流，經控制器快速計算并提取各次諧波電流的含量，產生諧波電流指令，通過功率執行器件產生與諧波電流幅值相等方向相反的補償電流，并注入電力系統中，從而抵消非線性負載所產生的諧波電流。

• 18701997389
• 13636483384
• 18217418816

立即咨詢

產品詳情

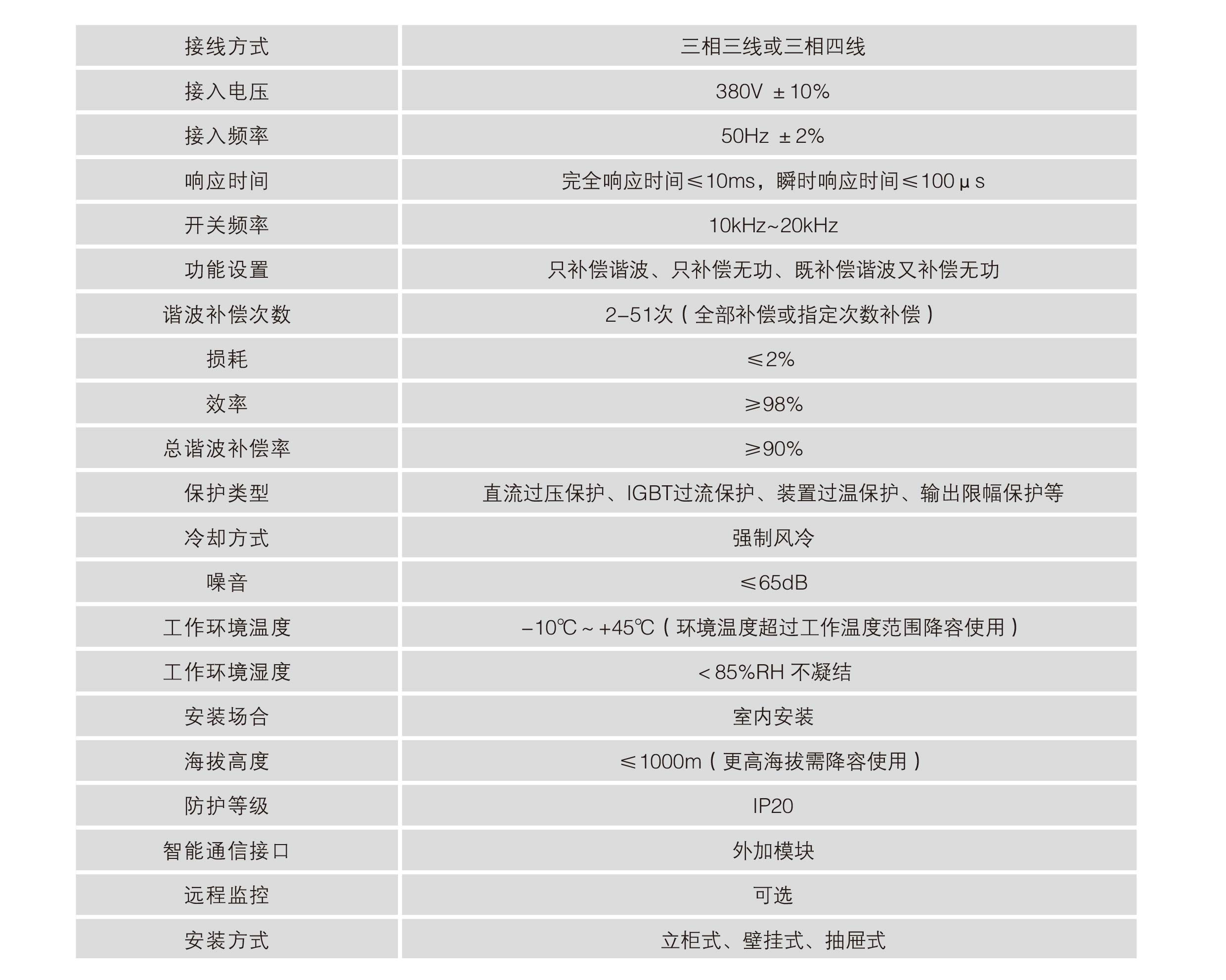

技術參數

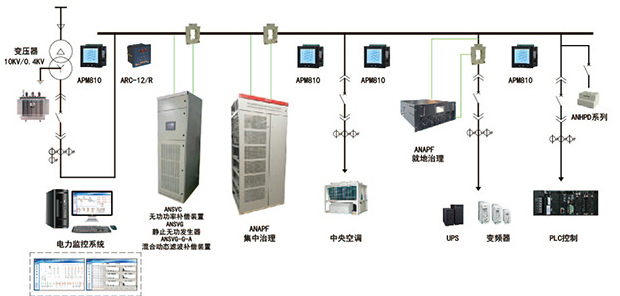

應用組網圖

外形安裝

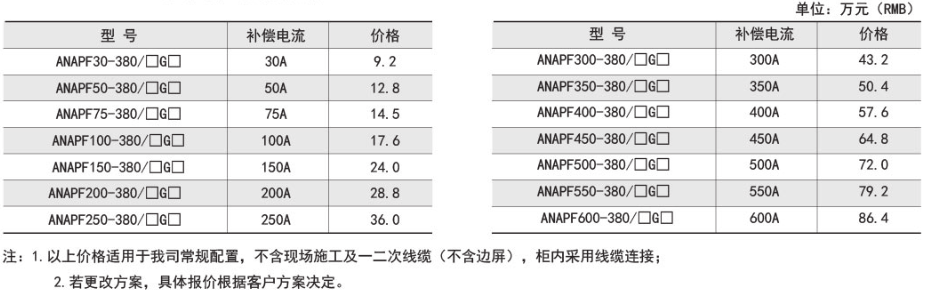

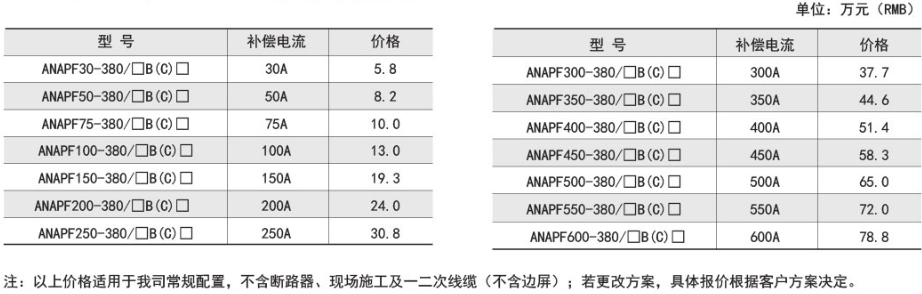

產品報價

功能

ANAPF系列有源電力濾波器通過電流互感器采集系統諧波電流，經控制器快速計算并提取各次諧波電流的含量，產生諧波電流指令，通過功率執行器件產生與諧波電流幅值相等方向相反的補償電流，并注入電力系統中，從而抵消非線性負載所產生的諧波電流。

應用范圍

適用于并聯在含諧波負載的低壓配電系統中，能夠?qū)討B(tài)變化的諧波電流進行快速實時的跟蹤和補償。

訂貨范例

具體型號：ANAPF150-380/BGL

技術要求：諧波補償電流150A，線電壓等級380V 。

接線方式：三相四線

安裝方式：立柜式

互感器接線方式：負載側

---

上一個: ANSNP中線安防

下一個: ANDPF精密列頭柜

---

外形尺寸

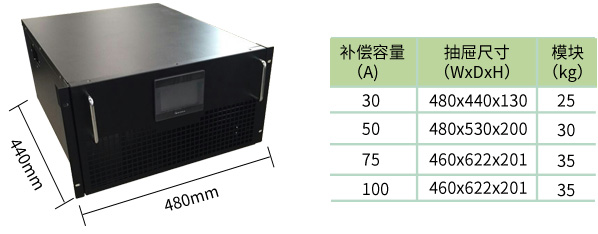

抽屜式模塊示意圖

?

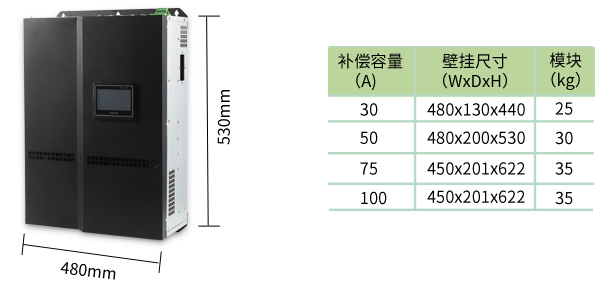

壁掛式模塊示意圖

?

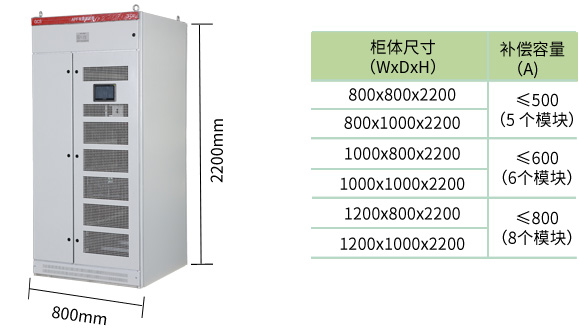

整柜示意圖

?

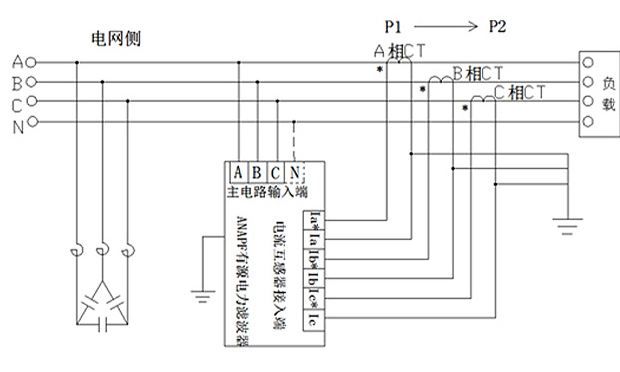

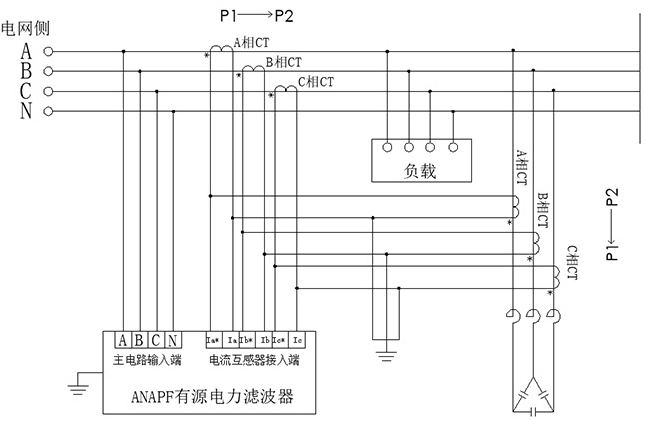

接線方式

電容柜在進線側主電路接線

?

電容柜在末端主電路接線

?

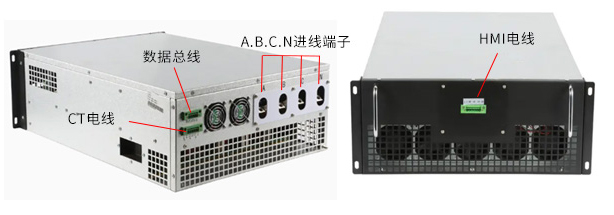

安裝示意

1. A、B、C、N主線，連接至接線端子（主線路輸入端）

2. PE接地線，連接至接線端子或接地銅排

3. CT接線端子,連接至電流信號端子（電流互感器輸入端）

?

現場安裝圖

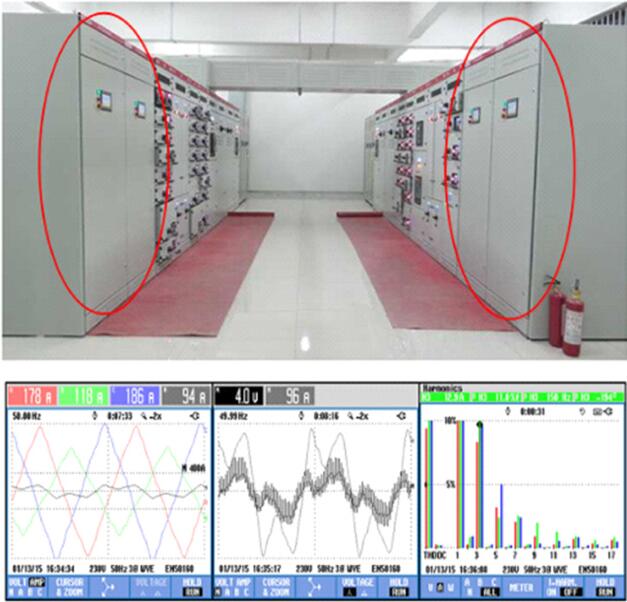

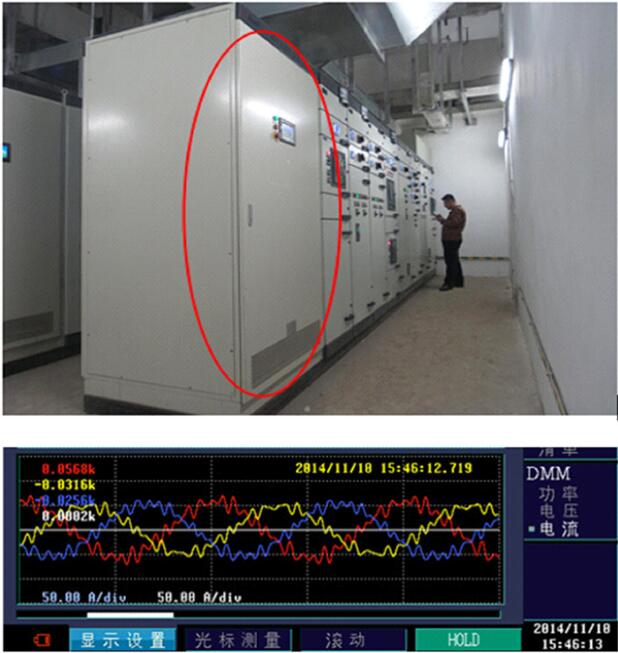

案例一 ANAPF在數據機房的應用

治理前

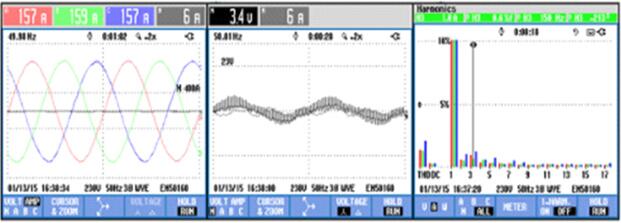

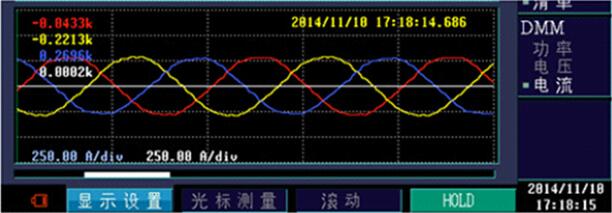

治理后

?

案例二 ANAPF在商業中心的應用

治理前

治理后

立柜式ANAPF有源電力濾波器

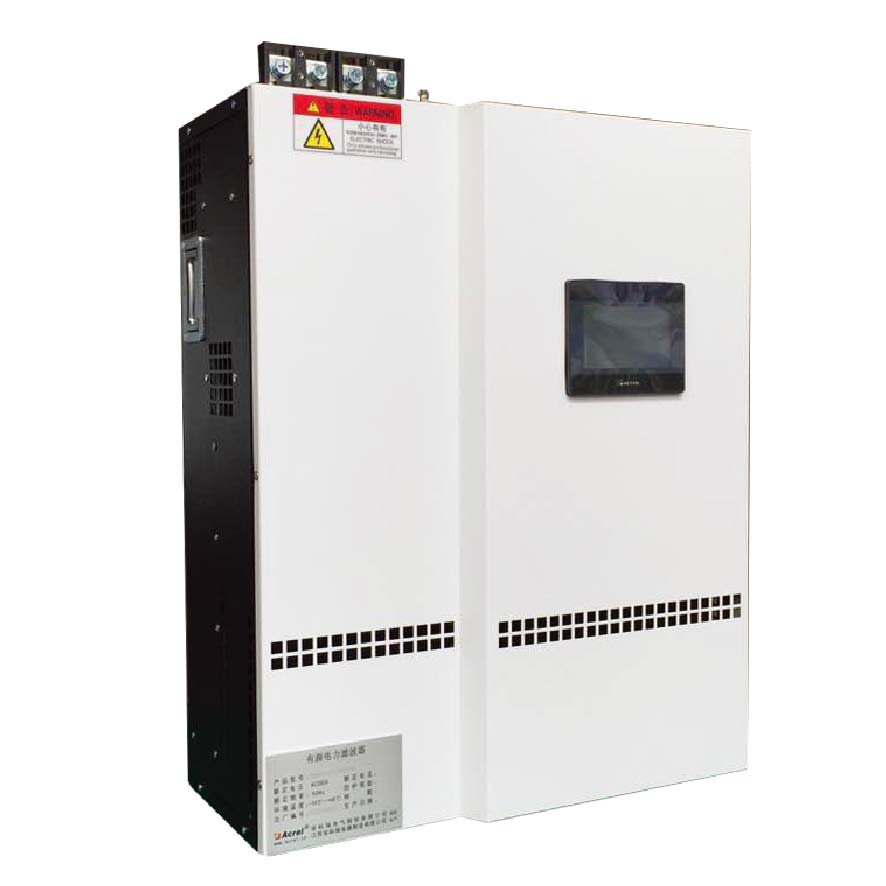

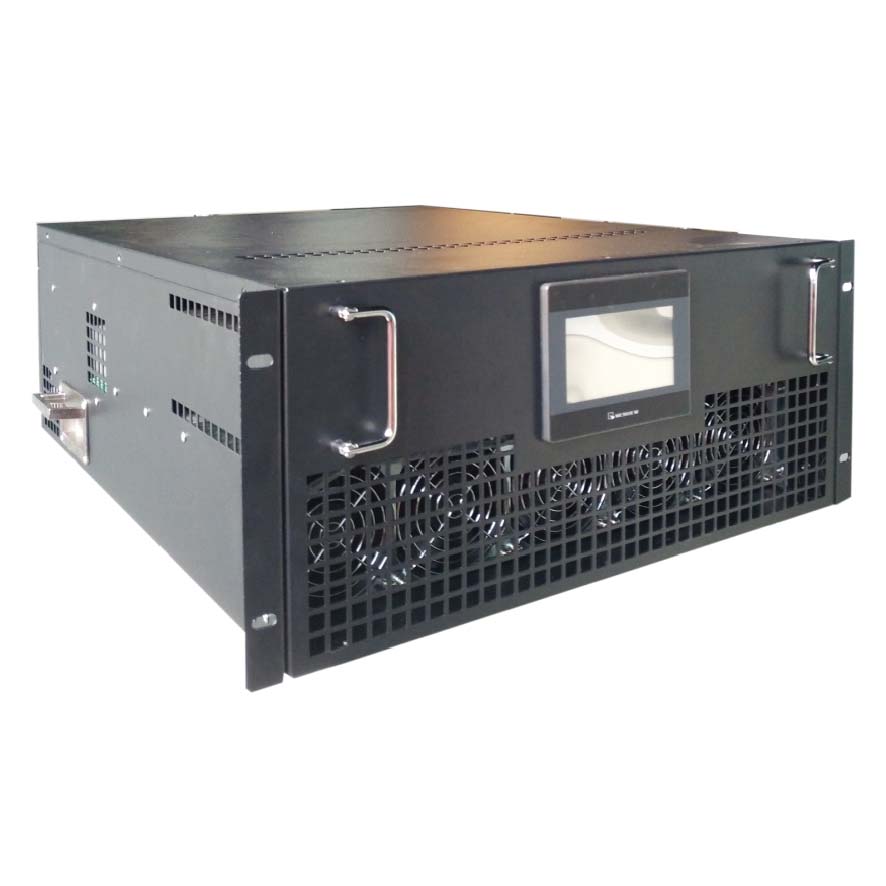

壁掛式（抽屜式）ANAPF有源電力濾波器

安科瑞 ANAPF有源電力濾波器

安科瑞官網

安科瑞電氣股份有限公司

并聯型有源電力濾波器

有源電力濾波器

濾波器

電力濾波器
