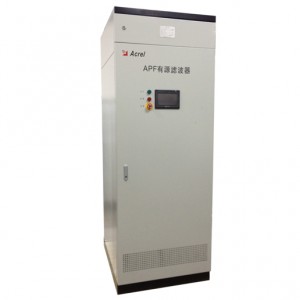

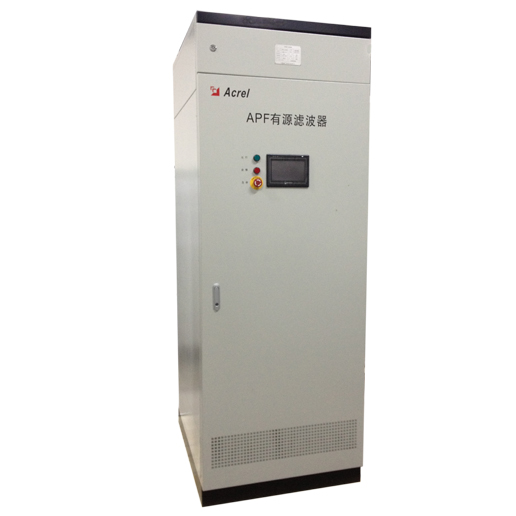

ANSVG-S-A無功有源濾波混合補償裝置

簡要描述:

安科瑞產品該系列無功諧波混合補償裝置并聯在整個供電系統中，通過互感器采集信號，根據電網中負載功率因數及諧波含量的變化控制內部的無功補償模塊與有源濾波模塊對系統進行無功補償及有源濾波。

18701997389
13636483384
18217418816

立即咨詢

產品詳情

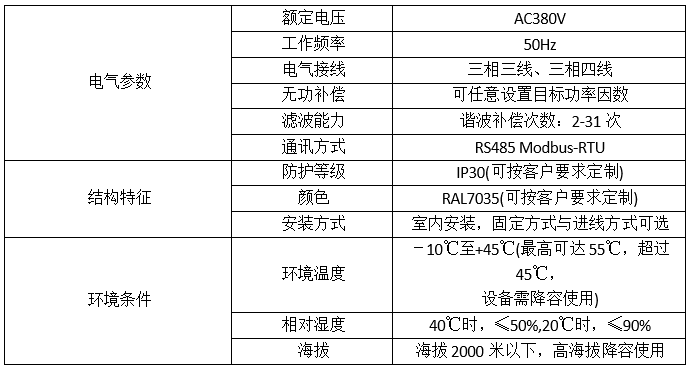

技術參數

產品選型

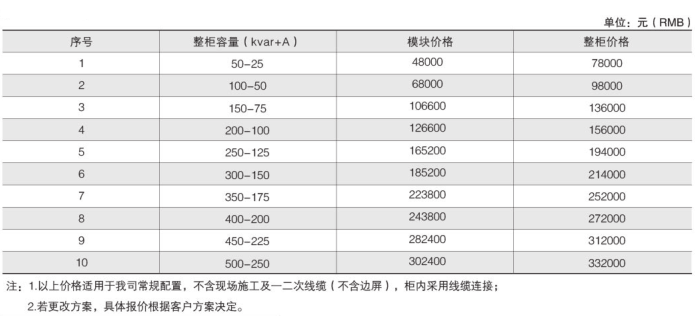

產品報價

功能

該系列無功諧波混合補償裝置并聯在整個供電系統中，通過互感器采集信號，根據電網中負載功率因數及諧波含量的變化控制內部的無功補償模塊與有源濾波模塊對系統進行無功補償及有源濾波。

應用范圍

適用于補償電網中的無功電流，諧波電流以及不平衡電流等場合。

訂貨范例

具體型號：ANSVG-S-A 120-50

技術參數：無功補償容量120 Kvar，諧波補償電流50A

電壓等級：380V

防護等級：IP20（可按客戶要求定制）

上一個: SVC動態無功補償及濾波裝置

下一個: ARC功率因數自動補償控制器

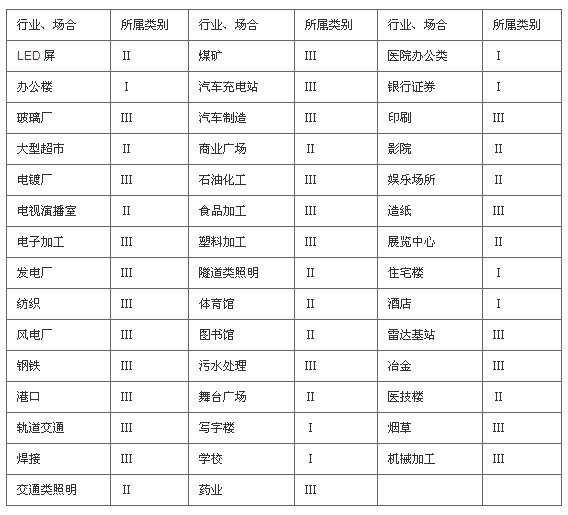

為了方便進行快速選型，首先將行業進行分類，各行業所屬類別如下表（Ih=SL×ah ， Q=SL×η，Ih指APF容量， Q是指無功補償容量，SL 是指變壓容量，ah 是諧波補償行業系數，η是指無功補償行業系數）：
