ARTM系列電氣接點在線測溫裝置

1)高低壓柜內電氣接點無線測溫(單柜就地顯示)

??a. 配置方案

??b. 安裝實例

??2)高低壓柜內電氣接點無線測溫帶操顯功能(單柜就地顯示)

??a. 配置方案

??b. 安裝實例

??3)高低壓柜內電氣接點無線測溫(不需要就地顯示)

??a. 配置方案

??a.1 集中式(ATC450-C)

??b. 安裝實例

??4)高低壓柜內電氣接點無線測溫(集中就地顯示)

??a. 觸摸屏搭配 ATC450-C

??b. 觸摸屏搭配 ATC600

??d. 安裝實例

??5)配電室集中監測

??a. Acrel-2000T/A 搭配 ATC450-C

??b. Acrel-2000T/A 搭配 ATC600

??d. Acrel-2000T/B 配電室集中監測

??6)低壓電氣接點有線測溫、變壓器繞組測溫

??a. 配置方案

??b. 安裝實例

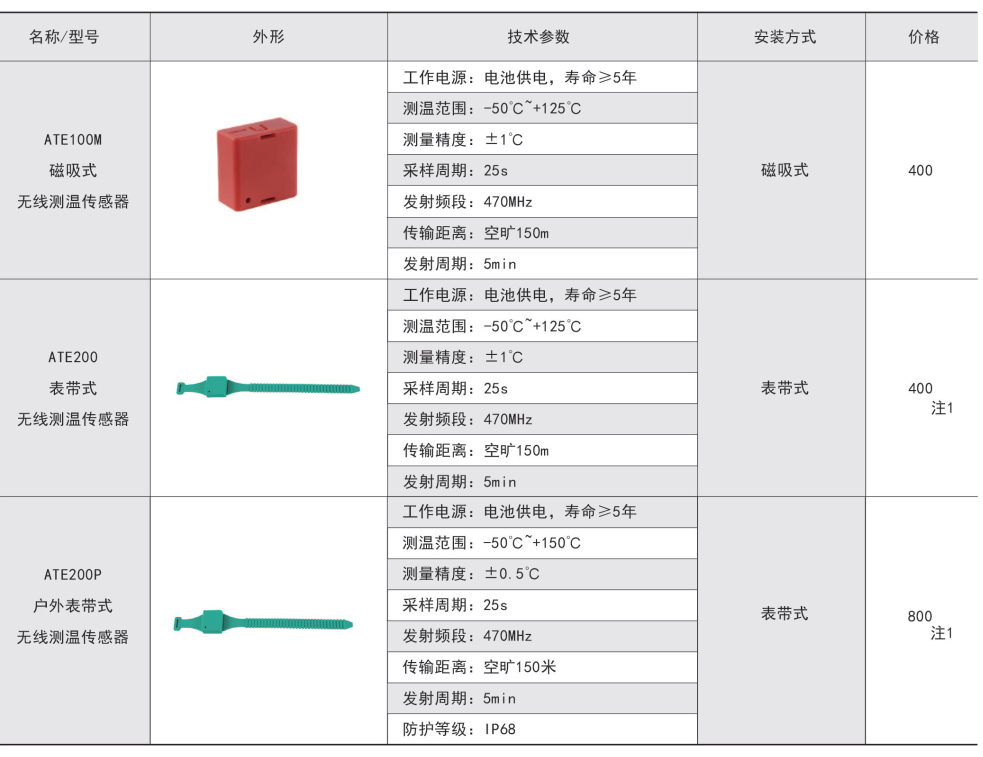

a.電池供電型無線溫度傳感器

安裝于斷路器觸頭、母排、電纜搭接點等發熱部位，采集溫度量并通過無線方式傳輸?shù)膫鞲衅鳌?/span>

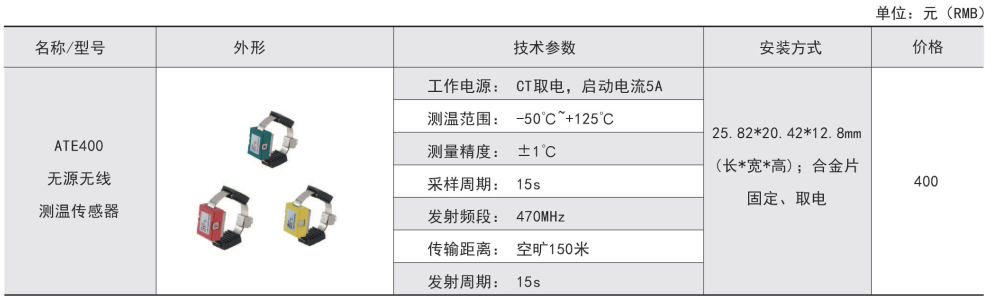

b. CT感應取電無線溫度傳感器

安裝于斷路器觸頭、母排、電纜搭接點等大電流處，采集溫度量并通過無線方式傳輸?shù)膫鞲衅鳌?/span>

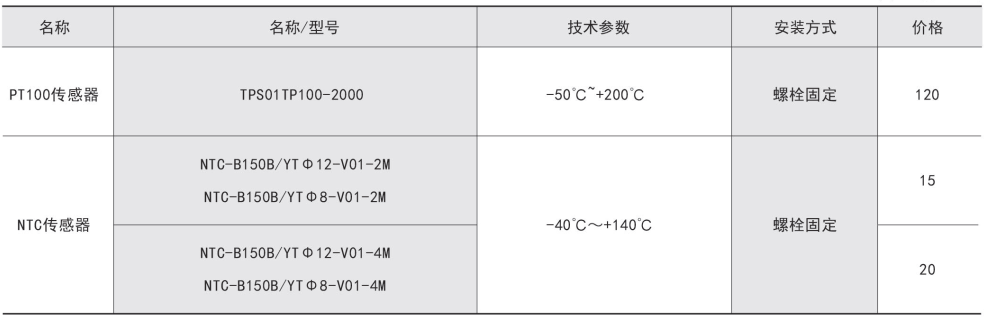

c. PT100/NTC

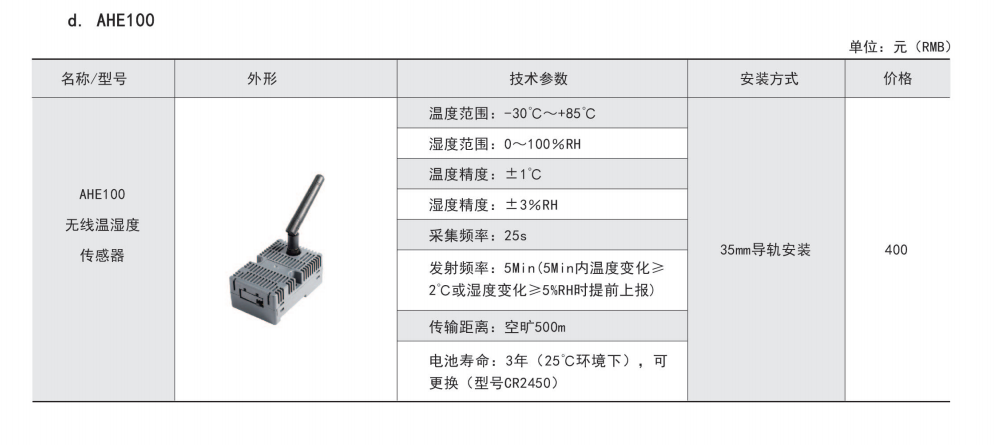

d.AHE100

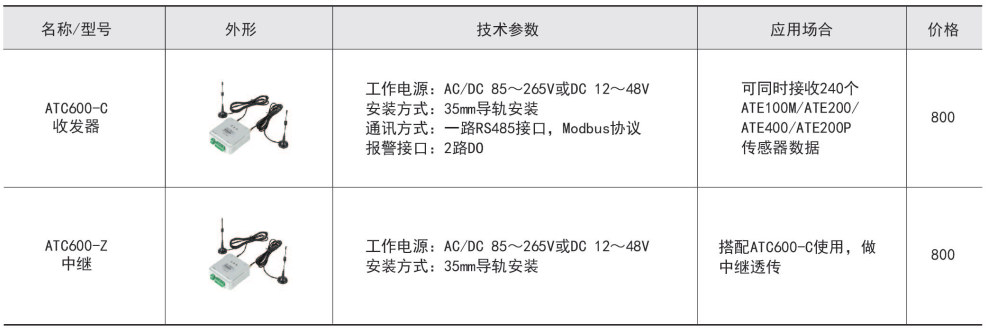

a.接收單元

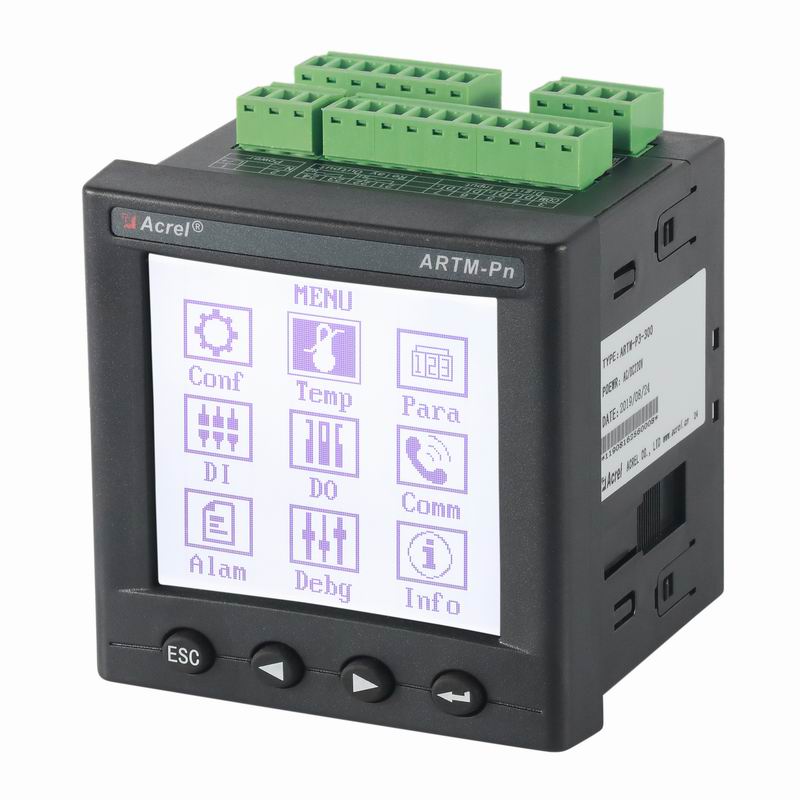

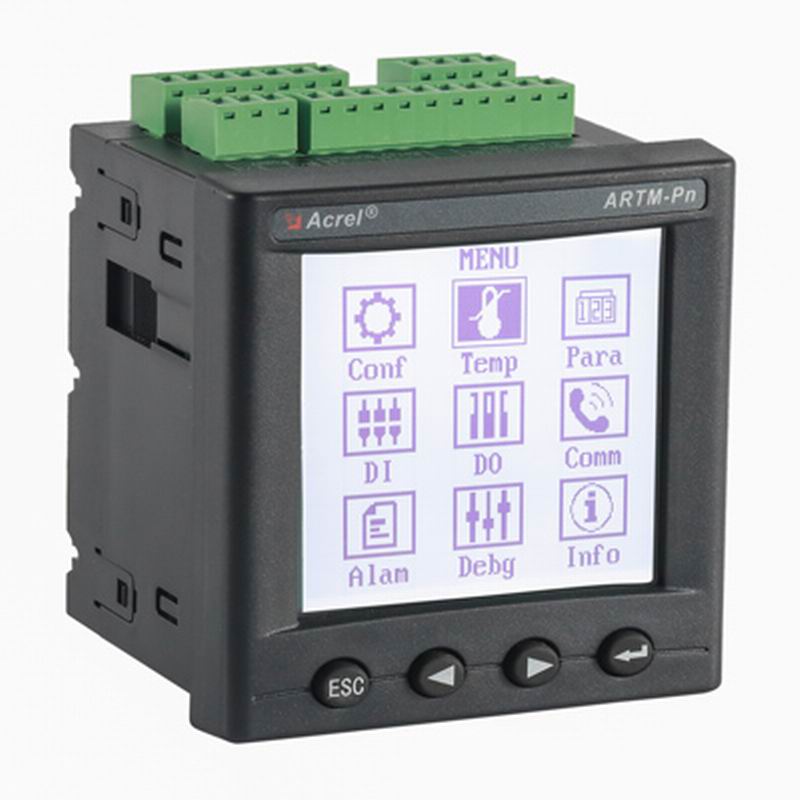

b.顯示單元

注: 1、ATE200表帶延長線300mm，5元/根，型號為BD-6。ATE400合 金片標配570mm，2根，若安裝位置周長超過270mm時需要增訂合金片，10/根， 型號為ATE400-1J85-1。

2、ARTM-Pn上收發器連接線標配4米，多出部分按4元/米,選配“-E”電參量測試功能，面價加500元/臺。

3、ATP007/ATP010觸摸屏 下單時備注“無線測溫產品”。

4、ARTM8配合使用的PT100傳感器建議客戶自購。

5、ARTM-24面價為2000，若選配PT100或NTC單獨下單;若選配1路溫濕度，則單獨下單溫濕度傳感器WH-3和溫濕度傳感器連接線ARTM-INC0703K-4M (標配4m)，面價分別是120元和80元。

6、選配LoRA面價200元。

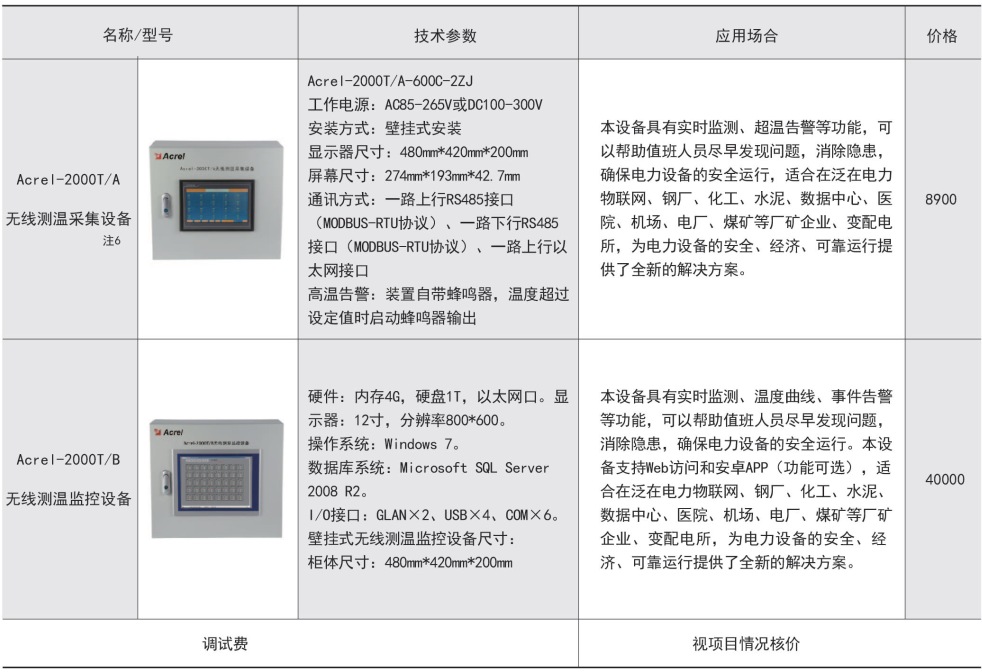

注6: Acrel-2000T/A下單型號為Acrel-2000T/A-600C-2ZJ，標配一個ATC600-C。
