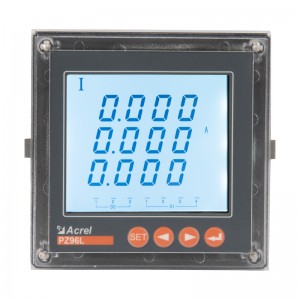

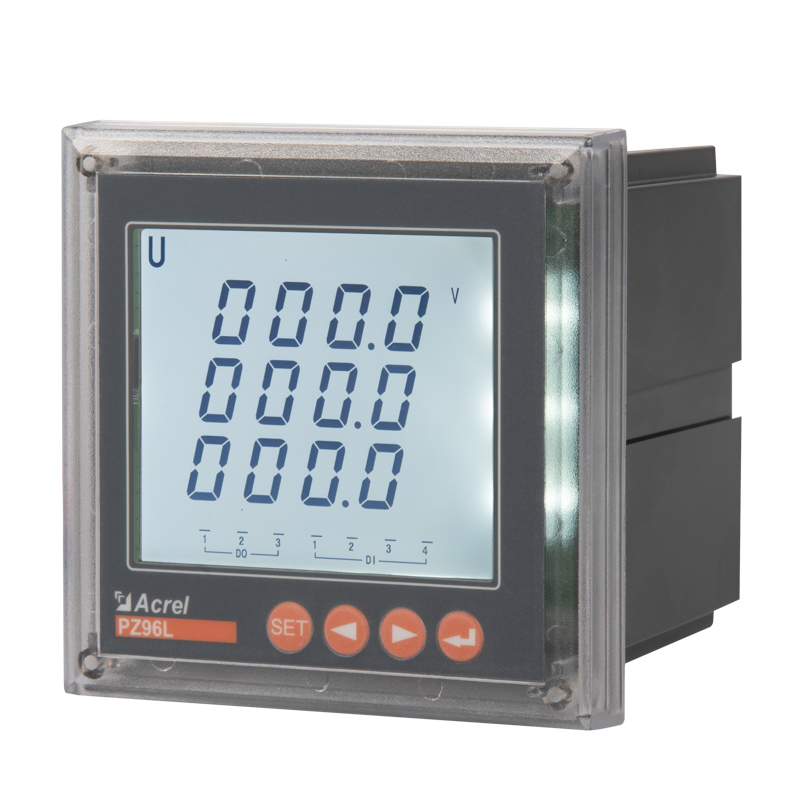

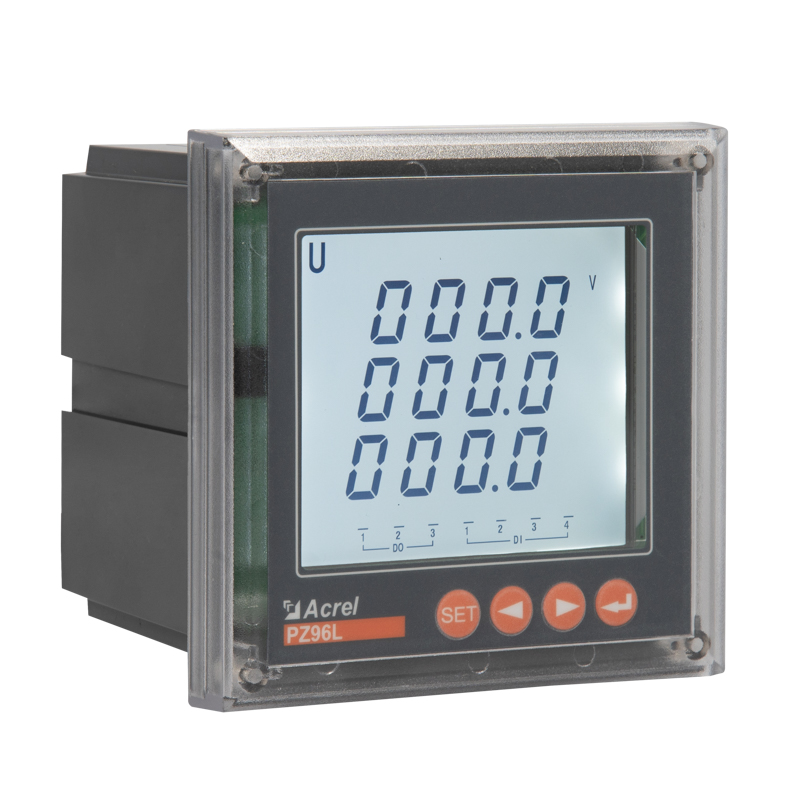

PZ系列交流檢測儀表















          簡要描述:


          安科瑞產品該系列儀表采用交流采樣技術，能分別測量電網中的電流、電壓、功率、功率因數和電能等參數。可帶RS485通訊接口、模擬量數據轉換、開關量輸入/輸出等功能，實現電力參數、電氣元件工作狀態的遠程傳輸，便于后臺監控系統集中檢測。



























          產品詳情

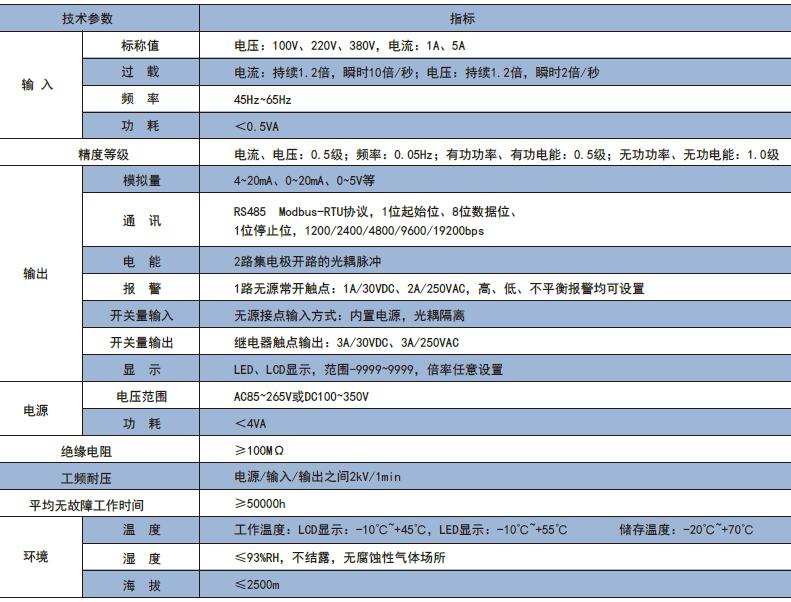

          技術參數

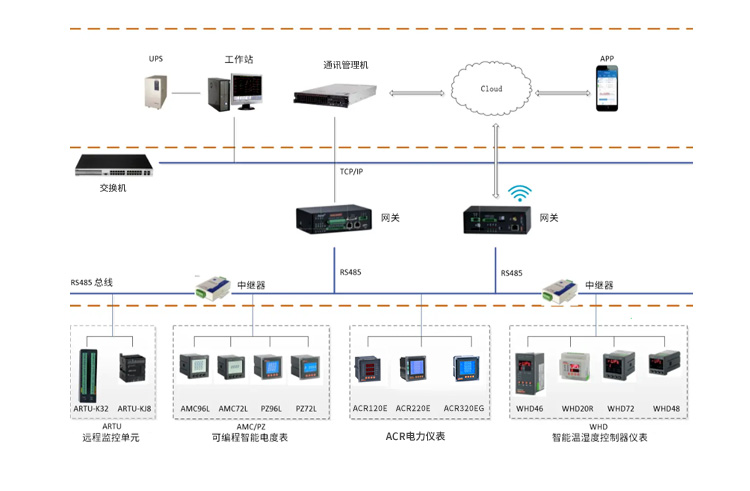

          應用組網圖


          外形安裝

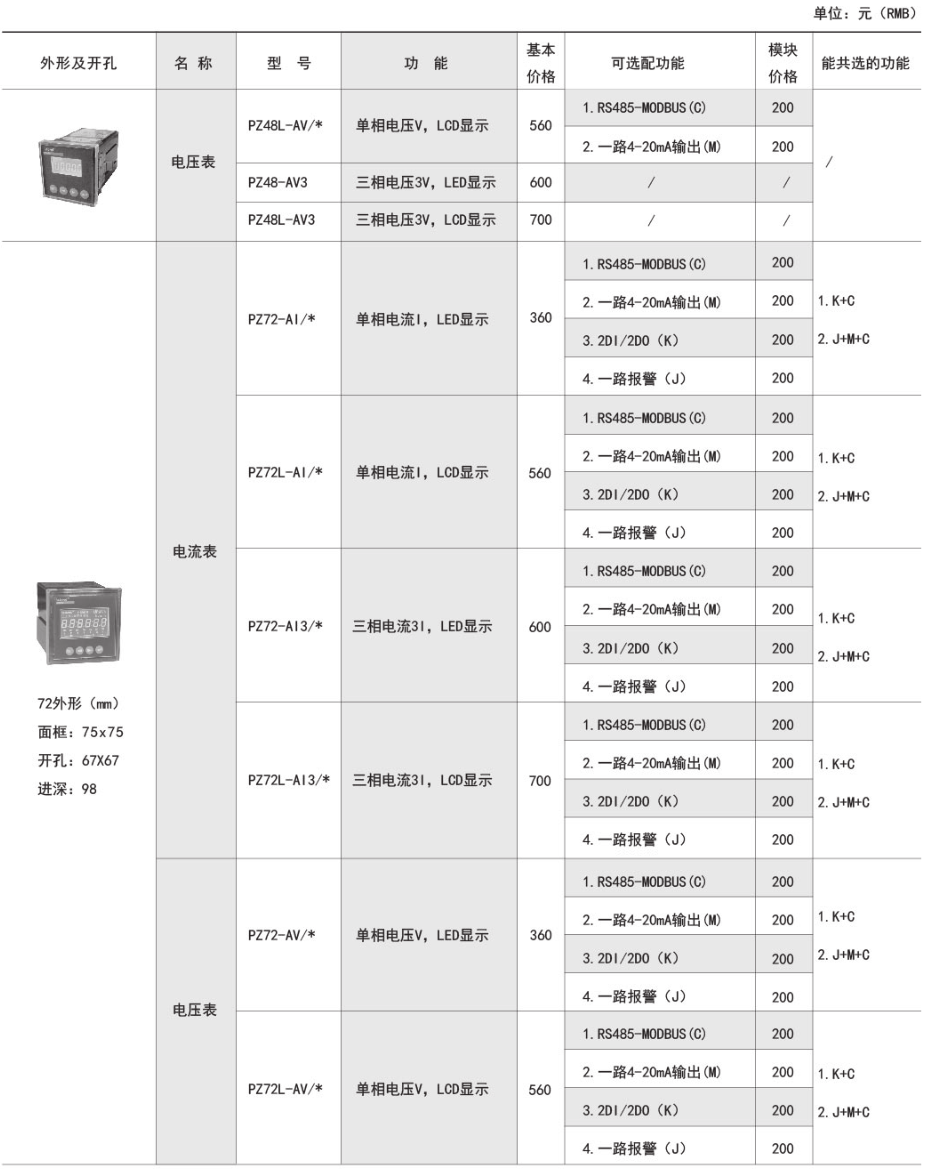

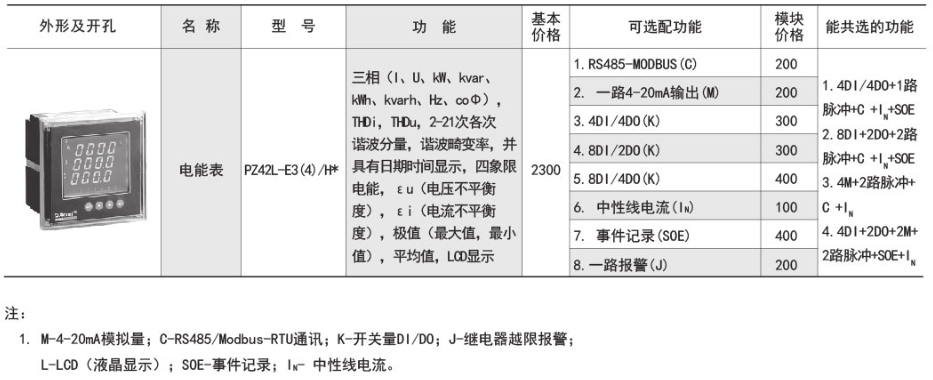

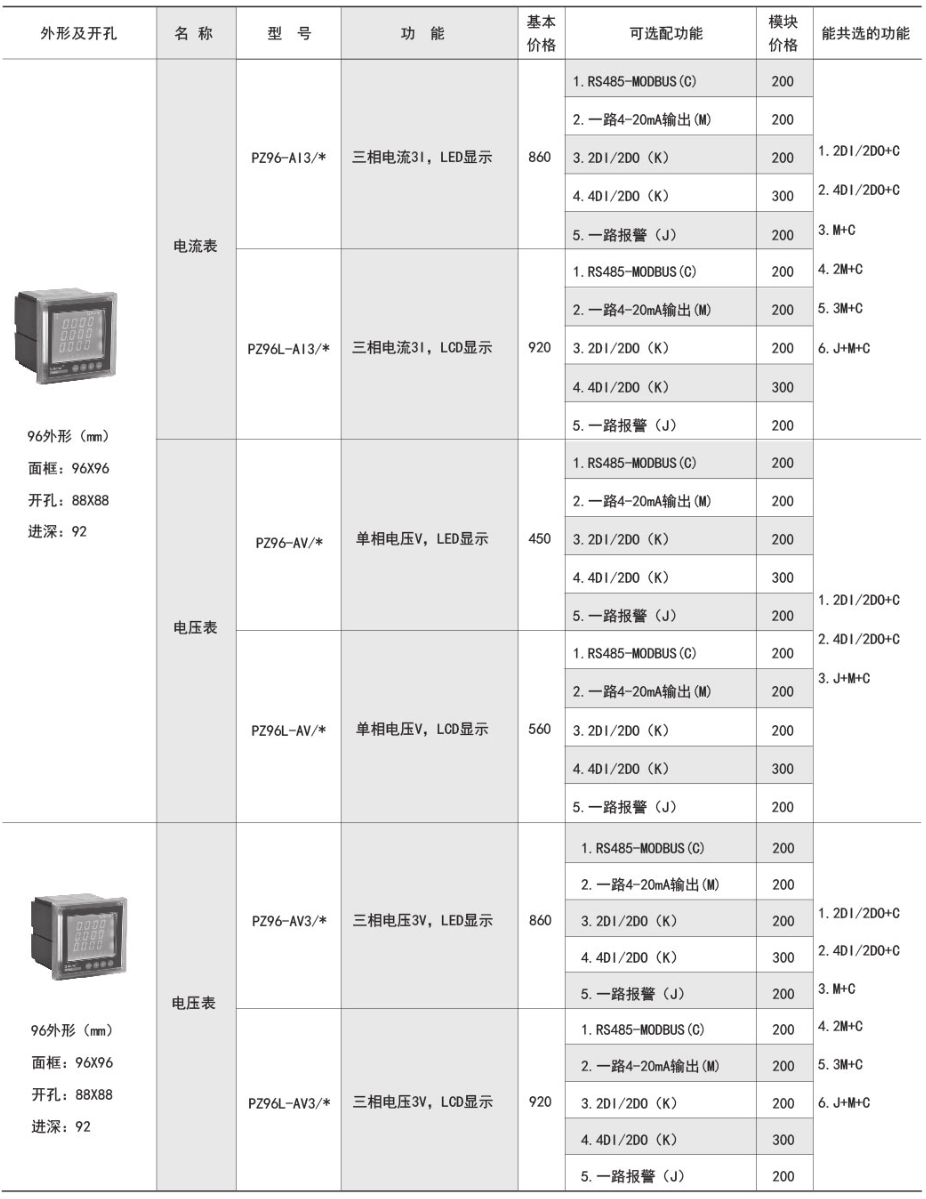

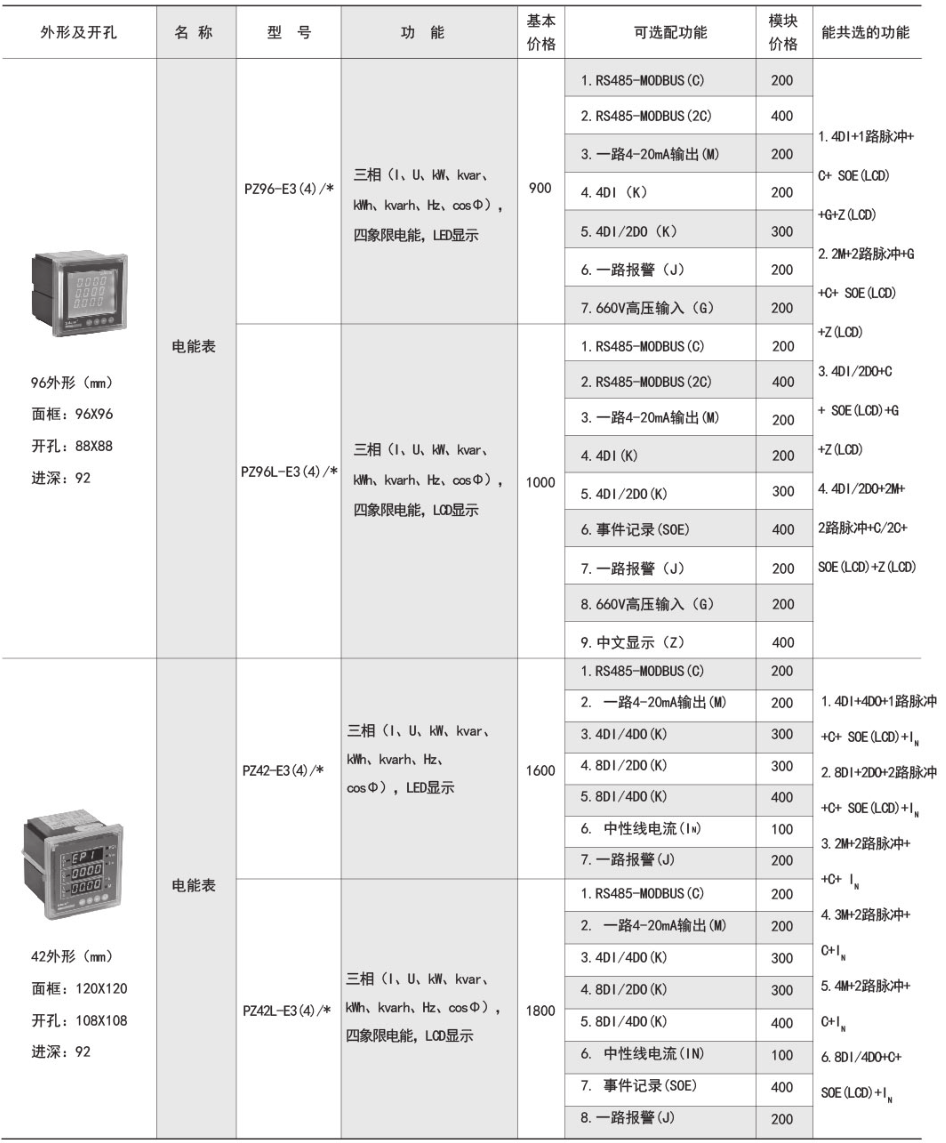

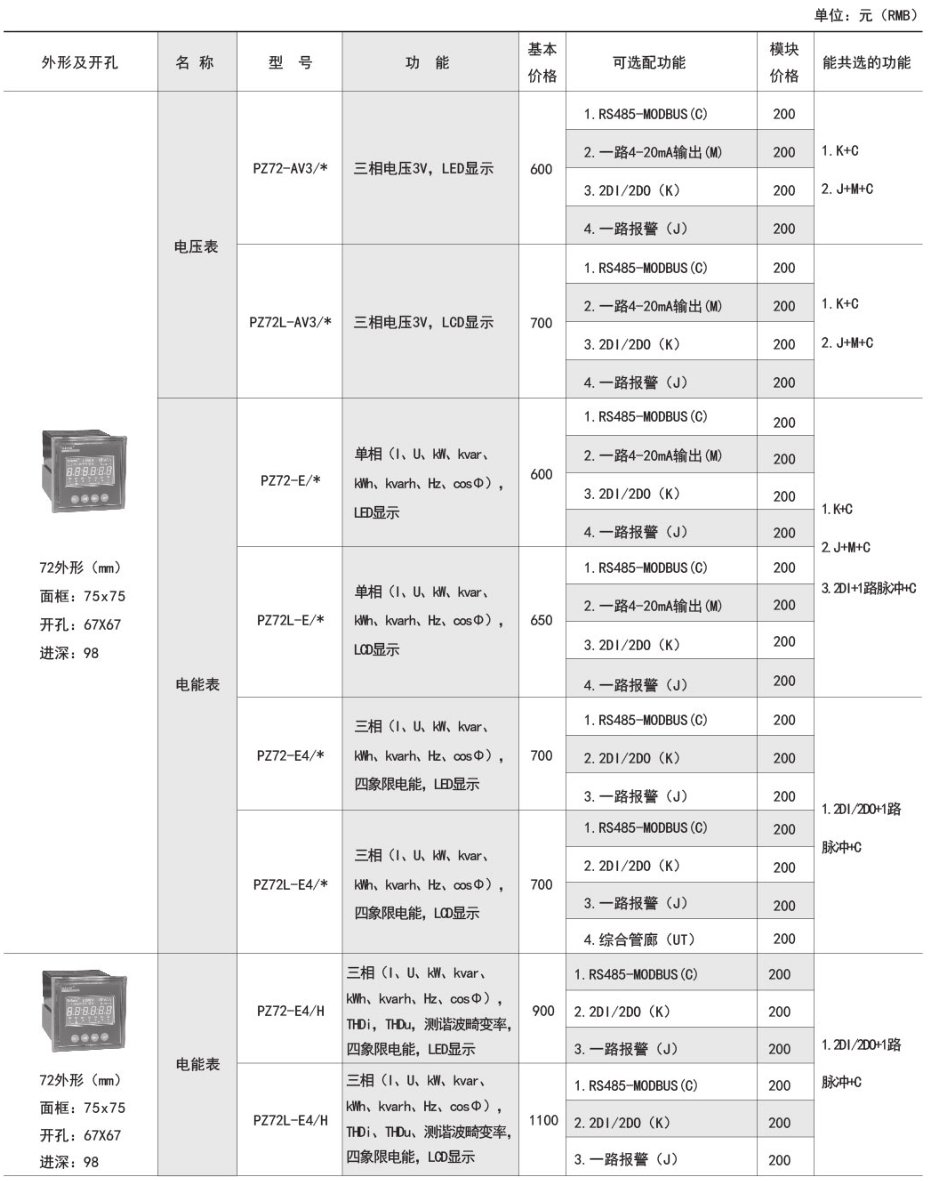

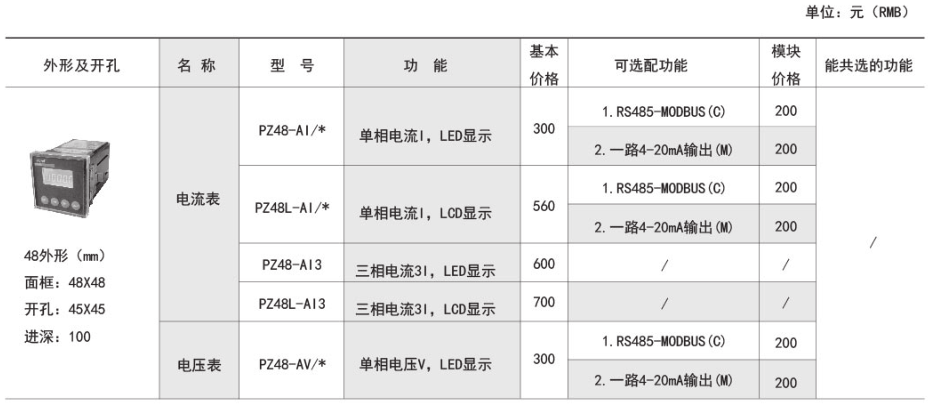

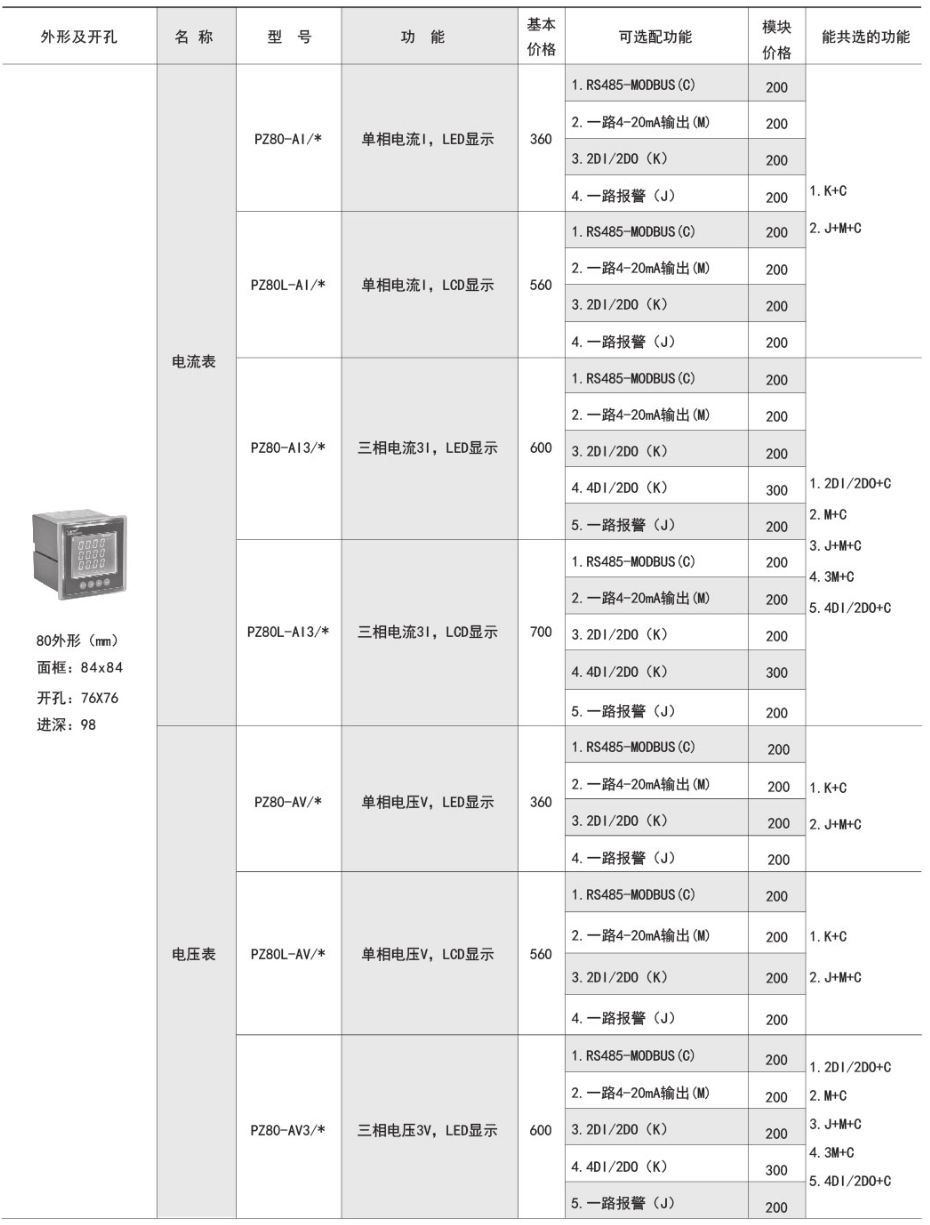

          產品報價


































		功能

















          該系列儀表采用交流采樣技術，能分別測量電網中的電流、電壓、功率、功率因數和電能等參數?？蓭S485通訊接口、模擬量數據轉換、開關量輸入/輸出等功能，實現電力參數、電氣元件工作狀態的遠程傳輸，便于后臺監控系統集中檢測。

































		應用范圍

















          適用于高、低壓電力系統中需要檢測電力參數的場合。

































		訂貨范例

















          具體型號：PZ72-E4/C


          技術要求：輸入相電壓220V；電流變比400A/5A；接線方式三相四線；準確級0.5級。


          通訊協議：RS485接口 Modbus/RTU協議


          輔助電源：AC/DC220V



























        1. 上一個:
          2.

        2. 下一個:
          3.















          10 1 2 3 4 5 6 7 8 9











          2

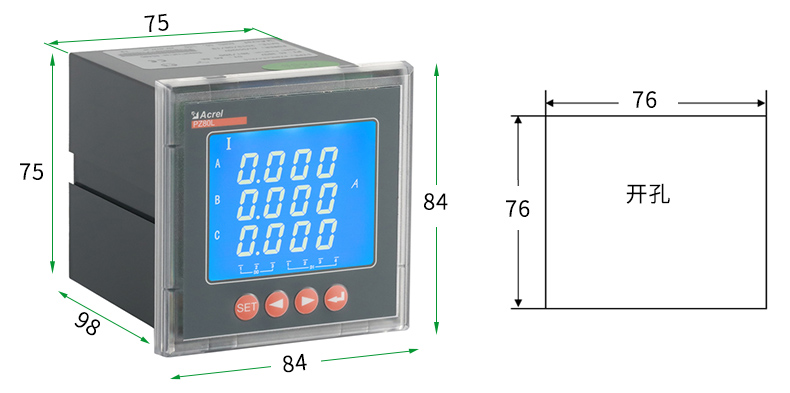

          外形尺寸


          3

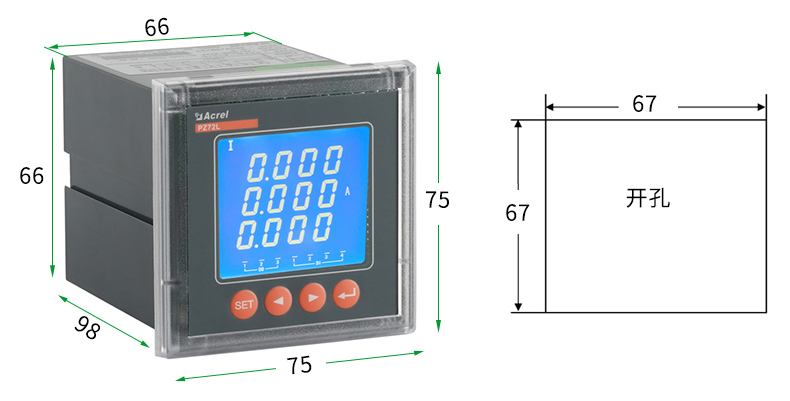

          PZ72(L)外形及開孔尺寸[單位mm]


          ?


          4


          PZ80(L)外形及開孔尺寸[單位mm]


          ?


          5

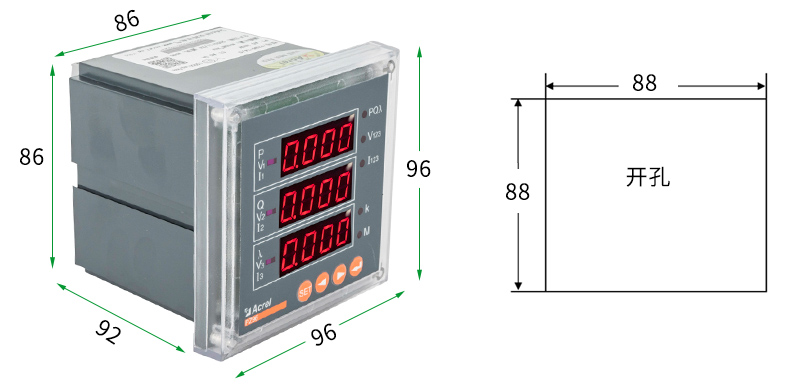

          PZ96(L)外形及開孔尺寸[單位mm]


          ?


          6

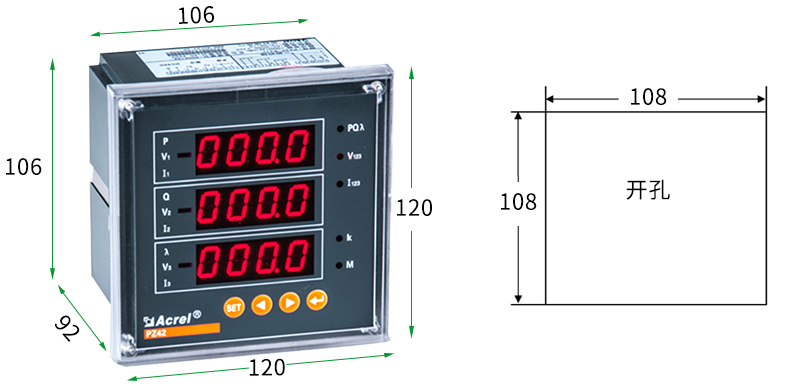

          PZ42(L)外形及開孔尺寸[單位mm]


          ?


          接線方式


          7

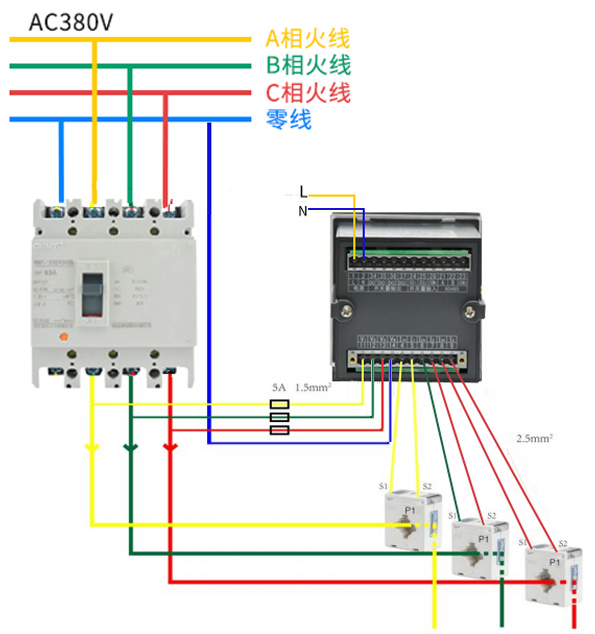

          低壓三相四線接線圖


          ?


          8

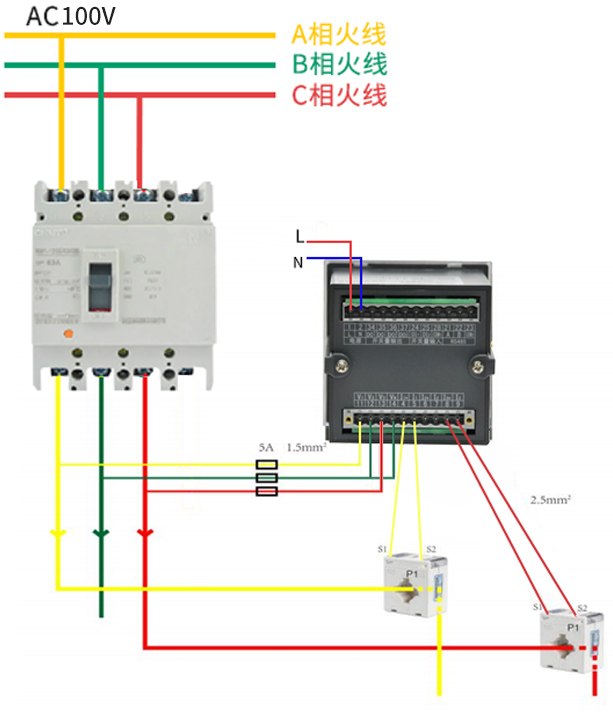

          高壓2PT2CT三相三線接線圖


          ?


          安裝示意


          9

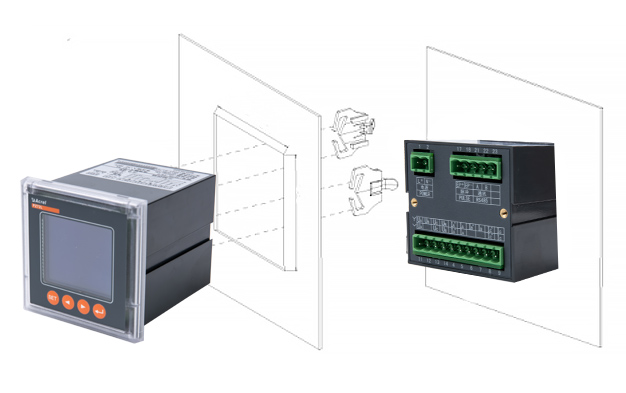

          安裝步驟：安裝方式為屏裝式，采用兩側卡扣擠壓固定，具體操作如下：


          1、在配電盤上，選擇適合的地方開一個與所安裝儀表開孔尺寸相同的安裝孔

2、把儀表插入配電盤儀表孔中，插入儀表后，用卡扣固定安裝。


          ?


          現場安裝圖


          10











          11 12 13 14 15 16 17 18














          11.
