智能照明控制系統






























				.1



































		系統簡介

















          概述：


          ALIBUS智能照明產品采用RS485總線技術，技術成熟可靠，安全穩定。開關驅動器具備獨立工作的能力，適用于一些中小型的項目；模塊化設計，可以任意拼接擴展，同時預留I/O口以及Modbus接口，還可以滿足與AcrelEMS企業微電網管理云平臺進行數據交換。


          應用場所：


          適合于各類智能小區、醫院、學校、酒店，以及體育場所、機場、隧道、車站等大型公建項目的照明控制需求。

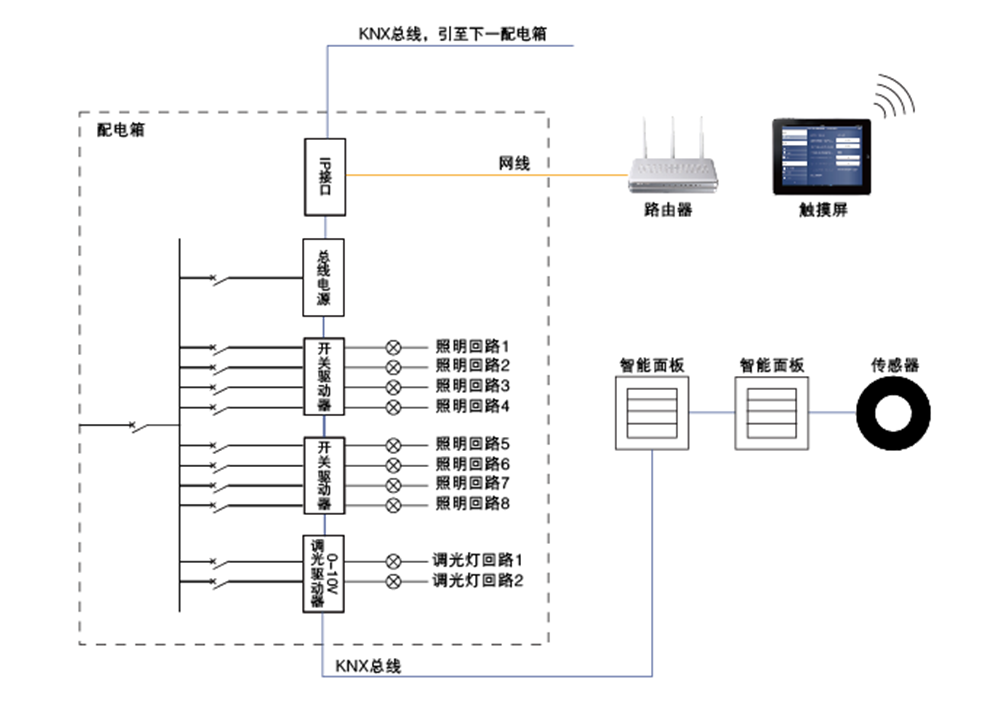

		系統結構


















				.2



































		系統功能

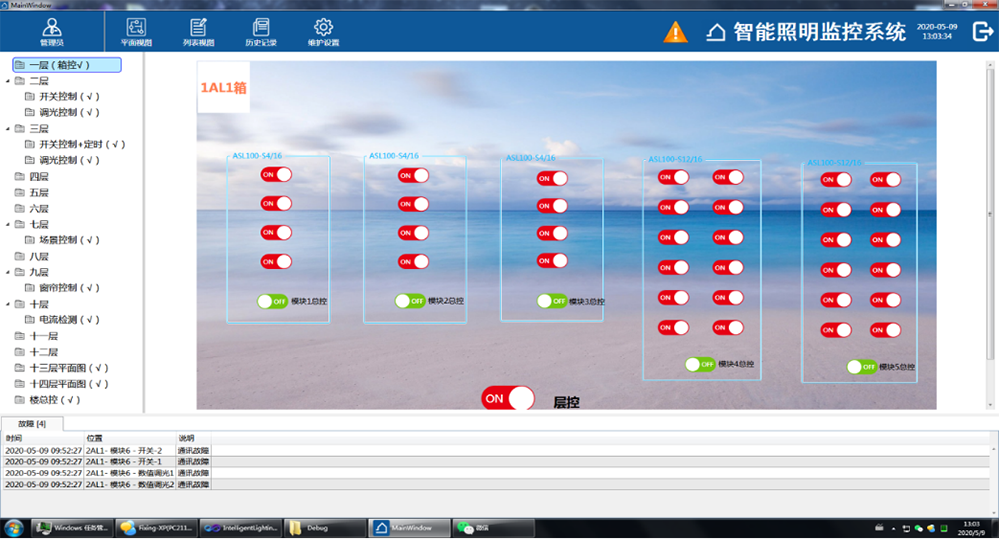

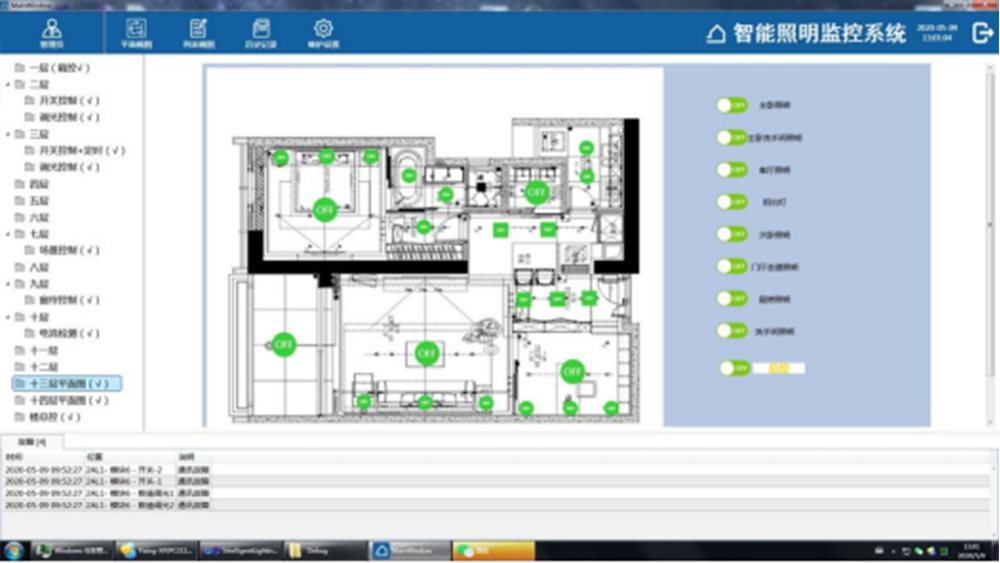

          1）實時檢測并顯示各個模塊的在線狀態，反饋現場受控回路的開關狀態，監控界面按照樓層各分區的布局和回路列表來瀏覽。












				.3

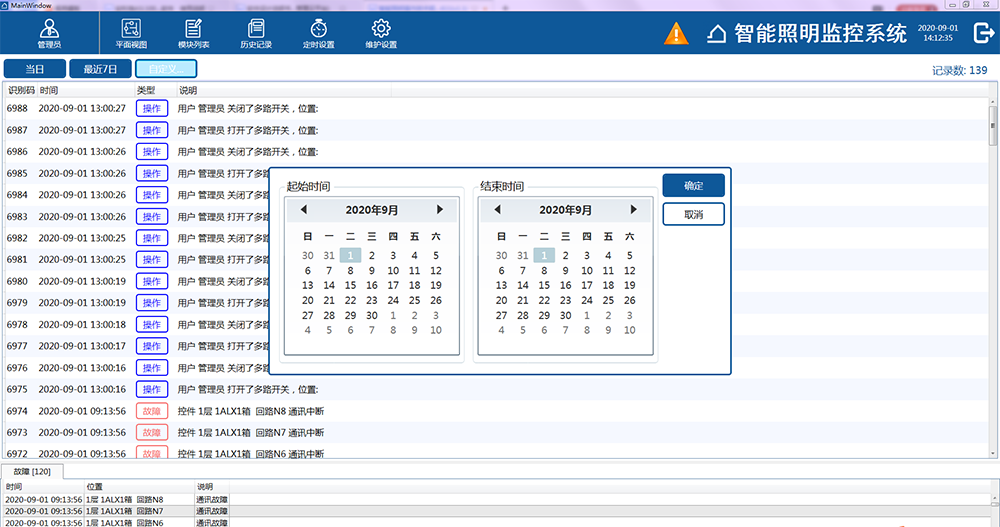

          2）當發生模塊離線、網關設備掉線或者狀態反饋和下發控制命令不一致時會發生故障報警，并將故障報警信息記錄并顯示在界面中。











          3）可以對單個照明回路實現開關控制；每個模塊、樓層都有相應的模塊控制開關和樓層控制開關，也可以一個模塊或者整個樓層實現開關控制。












				.4-1














				.5-1













          4）開關驅動器支持過零觸發功能，負載（燈具）的分合操作僅在交流電過零時進行；可有效減少電磁干擾以及對電網的沖擊，延長燈具與控制裝置的壽命。











          5）對每個照明回路可以預設掉電狀態，當照明電源掉電時，開關驅動器會自動切換到預設的掉電狀態；確保重新上電時燈具的開關狀態是確定與可控的。

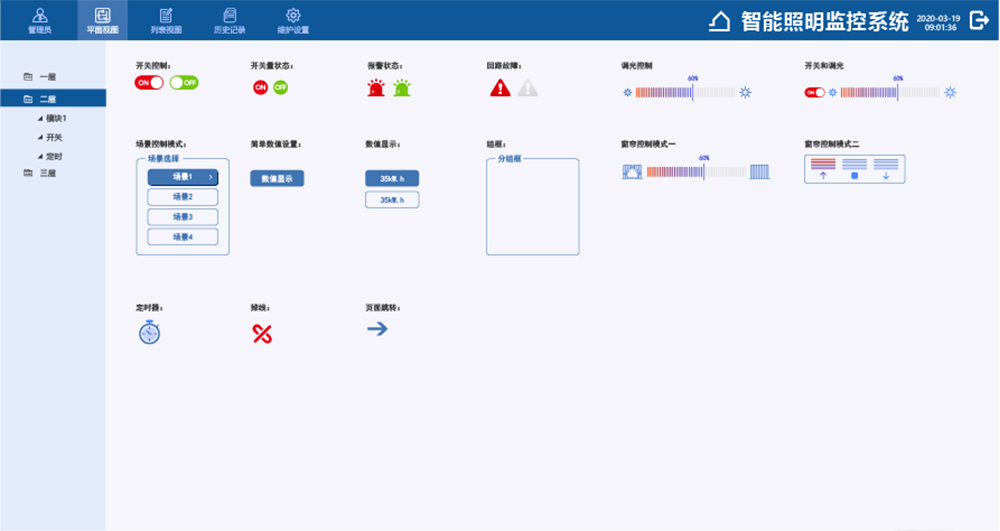

          6）拖動調光控件，照明設備從0%到100%進行調光，可以對單個照明回路實現調光控制，調光總控可以對一個模塊的照明回路實現調光控制，也可以對多個照明回路實現調光控制，通過圖標的亮滅狀態反饋現場開關的狀態。











          7）點擊場景控件，打開或者關閉對應場景設置，軟件界面上顯示不同的場景模式和場景功能，通過圖標的亮滅顯示對應的場景狀態是打開還是關閉。











          8）設置定時時間，確認時間點后，對該事件點執行的動作進行設置，設置燈在設定的時間點亮或者滅。











          9）系統可以通過預設的當?shù)亟?jīng)緯度信息，自動計算每天的日升日落時間；根據天文時鐘控制照明開關，實現日落開燈、日出關燈的功能。












				.6-1

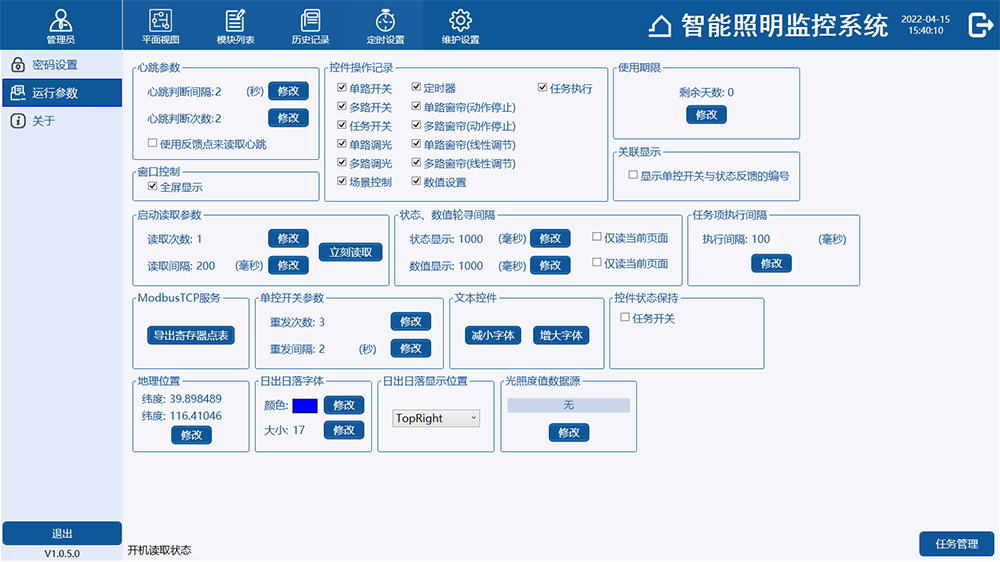

          10）所有定時控制計劃均可下發保存至驅動模塊；當上位機系統故障或模塊離線時，驅動模塊可以利用自帶的RTC時鐘維持定時控制計劃的正常執行，不影響日常的照明控制效果。











          11）系統結構是分布式總線結構；系統內各元件不依賴于其他元件而能夠獨立工作；系統內各元件可以通過程序的設定實現功能的多樣性。











          12）預留BA或第三方集成平臺接口，采用modbus、opc等方式。。












				.7-1



































		設備選型





















名稱
型號
負載電流
安裝方式
外形尺寸
備注






4路開關驅動器
ASL220Z-S4/16
16A
導軌式
144*90*70
1.控制火線

2.每回路額定電流16A

3.磁保持

4.延時控制

5.電流檢測

6.定時控制




8路開關驅動器
ASL220Z-S8/16
16A
導軌式
216*90*70
1.控制火線

⒉每回路額定電流16A

3.磁保持

4.延時控制

5.電流檢測

6.定時控制




12路開關驅動器
ASL220Z-S12/16
16A
導軌式
288*90*70
1.控制火線

2每回路額定電流16A

3.磁保持

4延時控制

5.電流檢測

6.定時控制




16路開關驅動器
ASL220Z-S16/16
16A
導軌式
360*90*70
1.控制火線

2.每回路額定電流16A

3.磁保持

4延時控制

5.電流檢測

6.定時控制




8路調光驅動器
ASL220Z-SD8/16
16A
導軌式
360*90*70
1.控制火線

2.每回路額定電流16A

3.磁保持

4.延時控制

5.0-10V調光






          ?






名稱
型號
性能
安裝方式
外形尺寸
備注






紅外感應傳感器
ASL220-PM/T
3-5m 120°
嵌入式吸頂
φ 80
開孔55+3m




微波感應傳感器
ASL220-RM/T
5-7m

120°
嵌入式吸頂
φ 80
開孔55+3mm




IP網關
ASL200-485-IP
ALIBUS net/lP
導軌式
14*28*39
系統組網元件

監控軟件接口設備




1聯2鍵智能面板
ASL220-F1/2
2組控制指令
86盒
86*24*86
開關

調光

場景




2聯4鍵智能面板
ASL220-F2/4
4組控制指令
86盒
86*24*86




3聯6鍵智能面板
ASL220-F3/6
6組控制指令
86盒
86*24*86




4聯8鍵智能面板
ASL220-F4/8
8組控制指令
86盒
86*24*86
